FTDX101MP 来た！：その四 200W免許申請電波防護書類 (修正1)

申請準備

101MPは認定機なので工事設計書等の書類は必要無くて認定番号の記入のみでOKとなる。最近まではこれで良かったのだが、今は ”電波防護指針” なる物を遵守＆提出しなくてはならなくなったとの事で今回申請に挑んでみた。

必要書類

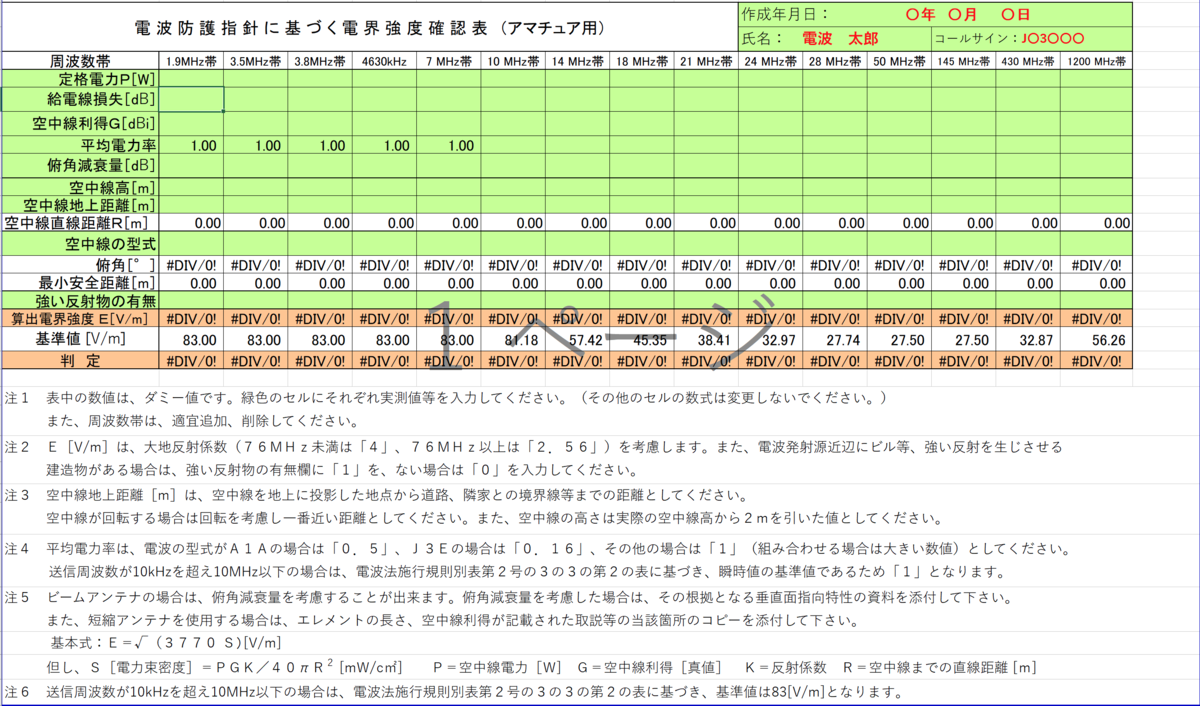

これも諸説あって所轄によってフォーマットが違ったり、添付書類の書き方が違ったりしている様だ。基本的には総通のＨＰにある申請書だけで良いとの事だが、私の感触ではこの申請数値の妥当性を示す書類が必要だと思う。で、今回は私が所属する近畿地区での状況を説明したい。下記が近畿総通からの申請フォーマット。後で関連文書を示す。

取りあえず分かる範囲で記入

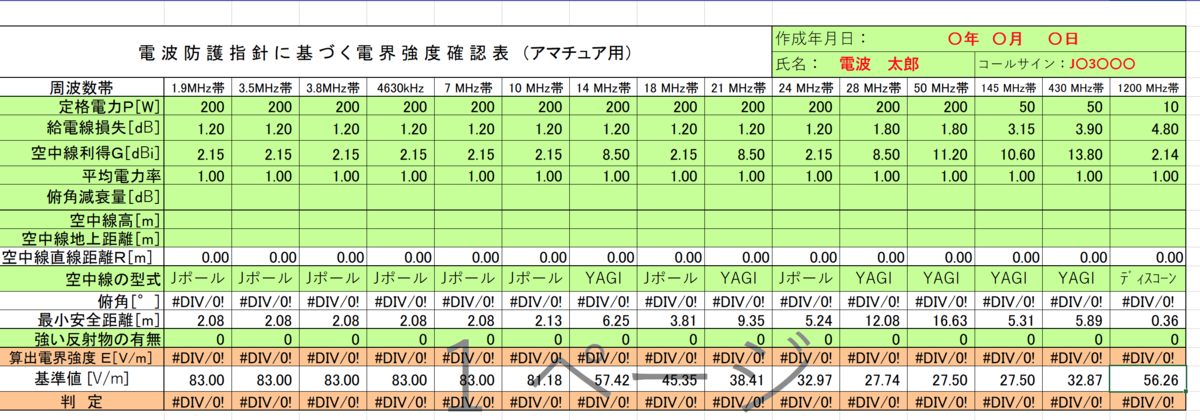

空中線電力等は分かっているのでそのまま記入。同軸の損失は全長30mとして、5D2Vで 0.4db/m （HF or 6m) 　同じく5D2Vで 1.05 db / m ( 144 ) 8D2V 1.35 db / m（435）で計算して記入してある。アンテナ利得に就いてはメーカーのカタログから参照しているのと、良く分からないJポールとかディスコーンに関してはネット情報等から推察して記入している。因みに dbi と言う単位は理論上の理想アンテナ（利得0dbi と定義される）に対しての利得なのでダイポールアンテナでも 3dbi 利得が存在する事となる。他のアンテナに関しては各メーカーのＨＰから情報を得た。平均電力は、FT8等のデジタル通信を行う場合は100％なので 1 として、仰角減衰量は一旦未記入とした。で、ここまでの情報で書いたのがこちら。

空中線高

「アンテナの高さで良いんだろ！」と思った貴方！違います。ここで言う空中線高は実際の高さから人体の頭部の位置：2ｍを引いた値となる。（知らんかった）しかも私の様にロングワイヤ（J ポール等）見たいなアンテナでは設置した一番低い高さを入力しないといけない。（下図参照）私のアンテナ群は次の通りで、括弧内の数値が申請に使用する空中線高の数値となる。

14, 21, 28 トライバンド 4ele YAGI　　18ｍ　（16ｍ）
50MHz 6 ele YAGI　　19m　（17ｍ）
144, 430 YAGI 　　20m　（18ｍ）
3.5 〜　50M　Jポールアンテナ　7.5ｍ：一番低いエレメント部分　（5.5ｍ）
1200MHz　ディスコーンアンテナ　　10ｍ　（8ｍ）

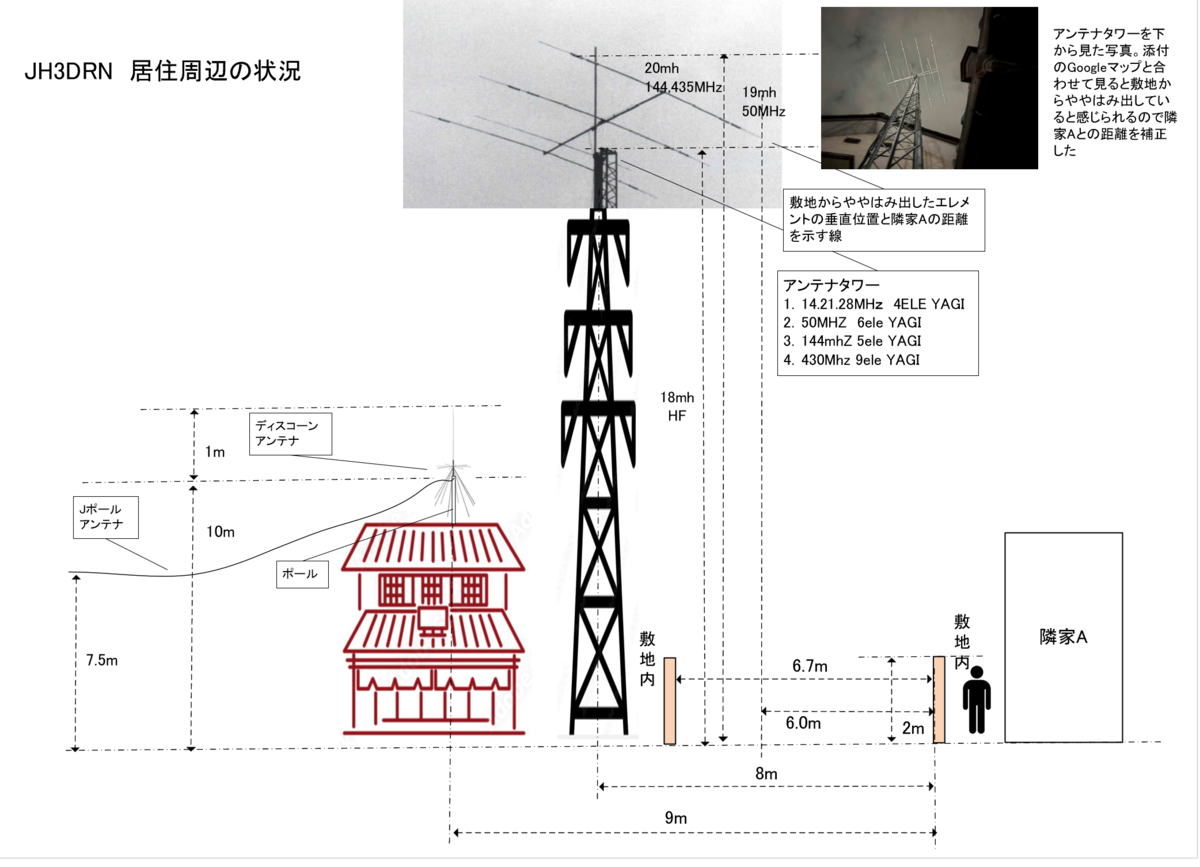

我が家周辺の立面図

空中線地上距離

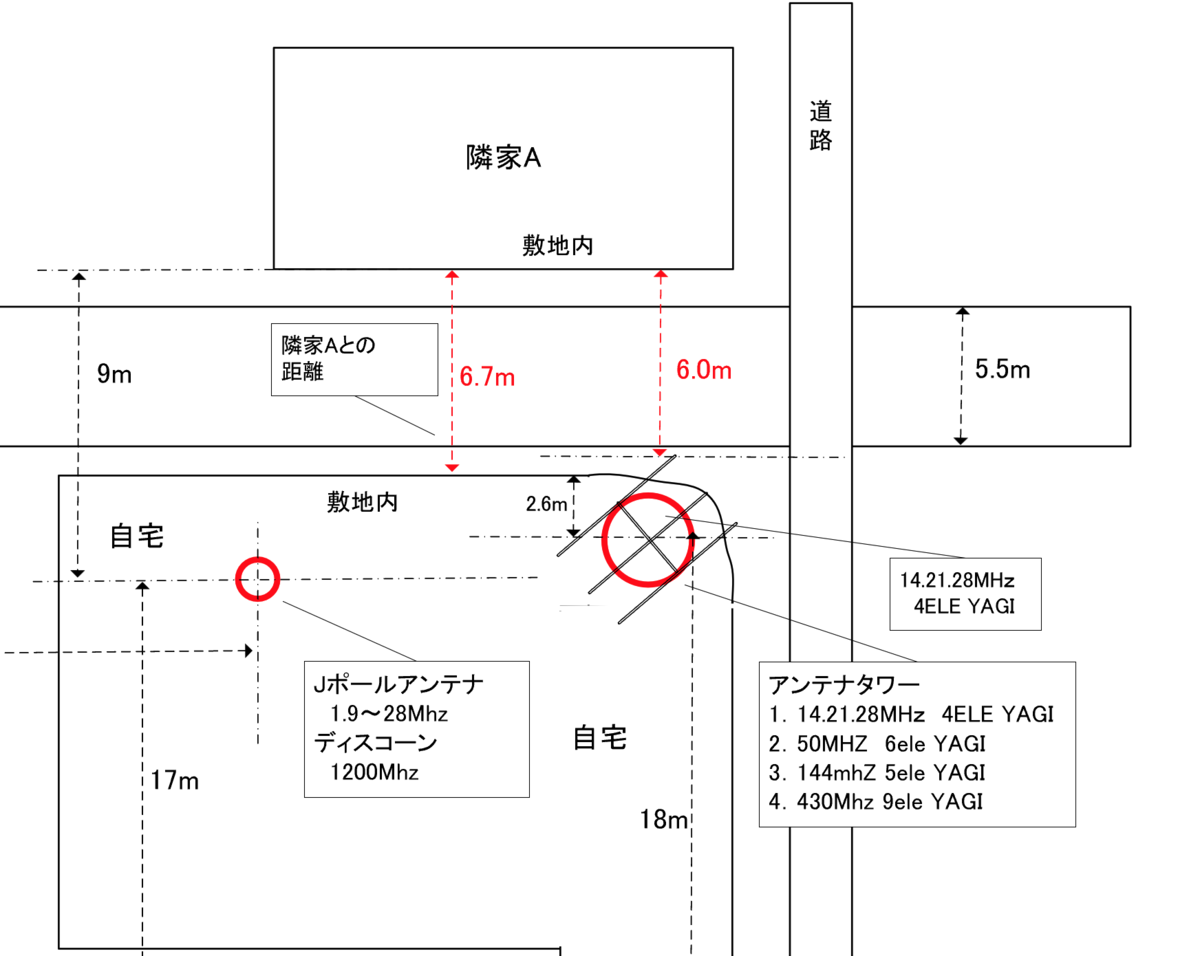

この項目が曲者で総通様と2度ほどやり取りして（電話でもご指導頂いた！）ようやく受け付けて頂いた。当初は単純にアンテナ（タワー）の中心点と最も近い隣家の塀との距離だと思っていた。しかし実際は、自宅の塀と隣家の塀との距離であり、自宅の範囲内であれば何処にアンテナが有っても同じ数値となる。但し我が家のタワーに乗ってるHF 4 ele YAGI の様にエレメントが少し自宅エリアを越えてしまう場合には、エレメント先端と隣家との距離になるらしい。（下図参照）

申請書エクセル

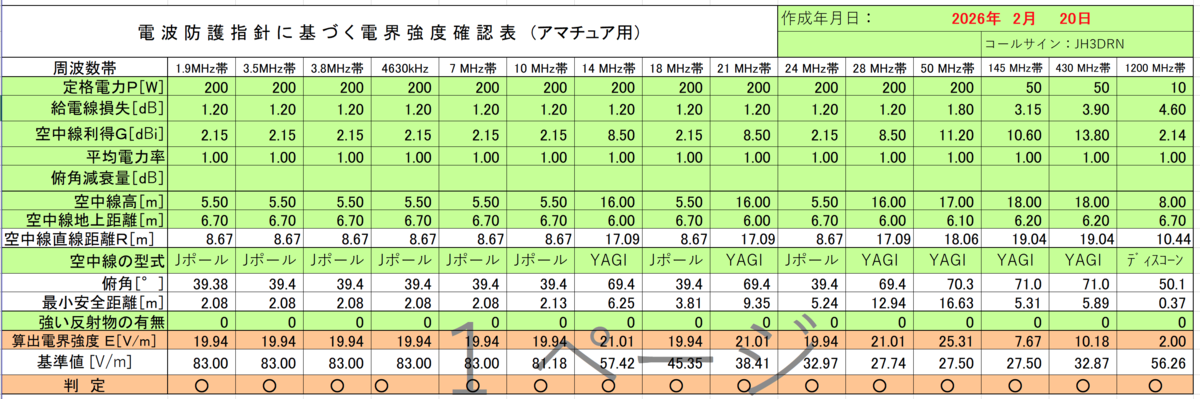

ここまでの情報を入力したエクセルがこちら。

一応判定結果が全てOKとなっているので問題が無いと思うが、もし NG の項目があった場合は前述の仰角減衰量で調整すれば良いとの事らしい。今回はそこまでの調整をしなくても合格ラインに達しているので良しとする。ここで掲載した書類を持って受け付けて頂いたので後は審査待ちとなった。（受付：2/13）

修正依頼が来た

2/13に先に書いた内容で再申請したのだが、本日（2/17）再び修正依頼が来た。それがこちら。

近畿総合通信局　アマチュア無線申請担当です。
ご提出いただきました「変更申請」について、ご確認のうえ必要なご対応をよろしくお願いします。

●添付資料（電波防護指針に基づく電界強度確認表）において

空中線地上距離はエレメントから、隣家までの距離ではなく、
自身が占有している敷地までの距離を入力してください。

Jポールアンテナ、ディスコーンアンテナにおいても同様に
エレメントと自身が占有している敷地までの距離が最も短くなる地点（※）においての値を入力してください。
あわせて平面図にその地点（※）から敷地の境界線までの距離を追記してください。

以上、大変お手数ですが、宜しくお願いいたします。

近畿総合通信局
陸上第三課アマチュア局担当

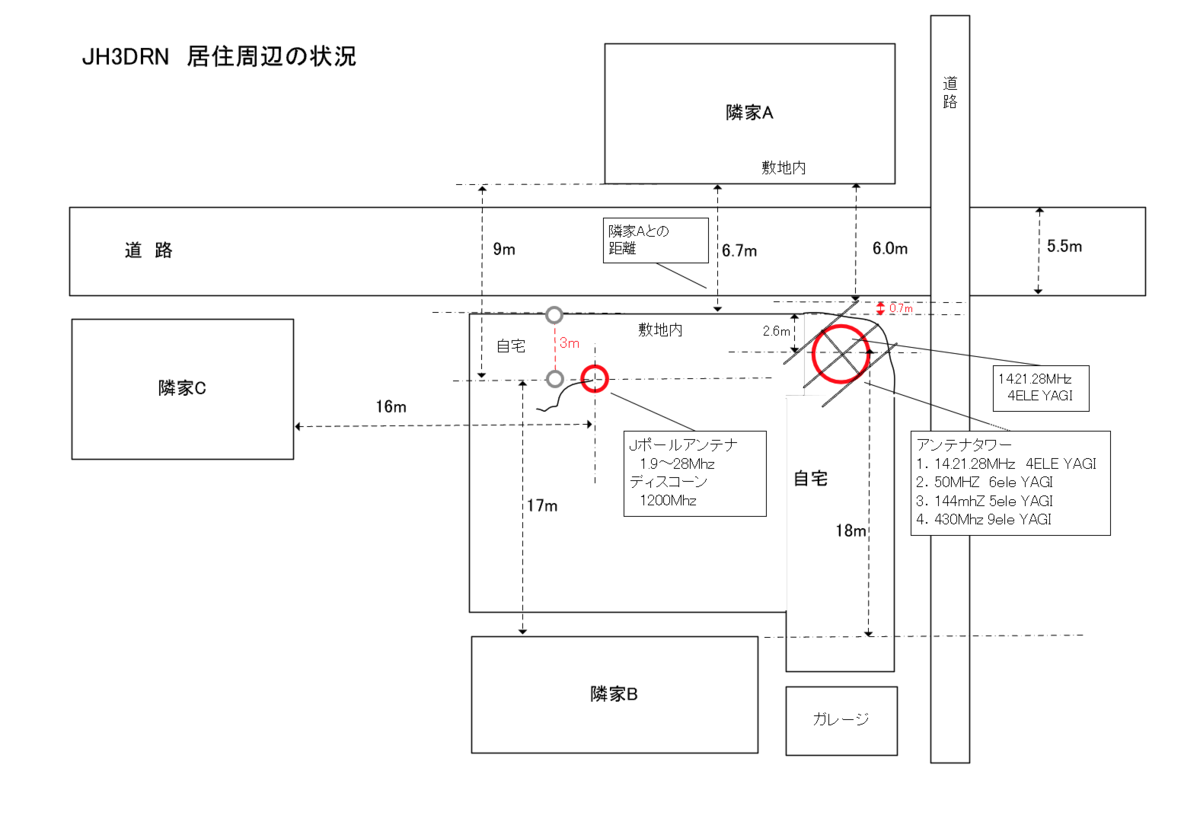

これって根本的に考え方が違っていたと言う事？　文面を信じて書き直した平面図がこちら。（赤字が空中線地上距離となる）
