ExpertSDR3 で WSJT-X を使う:その弍(修正はその参で)

WSJT-X-V2.7.0-rc5 リリースされる

日本時間で恐らく 7/2未明に公開されたと思う。ダウンロードURLはこちら.

WSJT-X-V2.7.0-rc5 ダウンロード先

インストールすると例によってApple Store からのダウンロードでは無いので警告が出て、システム設定から許可するとようやくインストールする事が出来る。で、実行すると今度は下記の様な画面が表示される。

インストール時の警告画面
マイク:許可、"pre-re;ease...." : OK, 無線機制御エラー:コンフィグレーション、 で入力すると WSJT-X の画面が表示される。確かに "v2.7.0-rc5"の表示が見える。 ここで一旦、WSJT-X を終了する。
WSJT-X 立ち上げ画面

EESDR3の設定確認

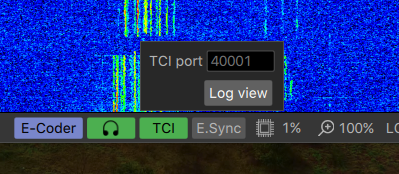

最初に現在使っているESDR3で使用している TCI のポート番号を確認する。ESDR3の画面右下 ”TCI" ボタンを右クリックすると現在の設定が表示される。私のケースでは"40001" を設定値としている。

ESDR3のTCI設定値確認

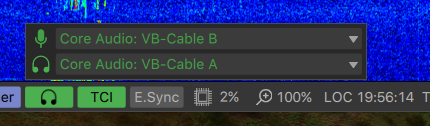

次にESDR3で使用しているオーディオ設定を確認する。同じく画面右下のヘッドフォンアイコンを右クリックすると現在使用中のオーディオが表示される。
ESDR3のオーディオ設定
私のケースでは マイクが "VB-Cable B" ヘッドフォンが"VB-Cable A" に設定されている。

RadioSyncの設定

USB-シリアル変換基板を取り付けない状態で、RadioSync を起動すると、下記の様な真っ黒な画面が表示される。

RadioSync起動画面

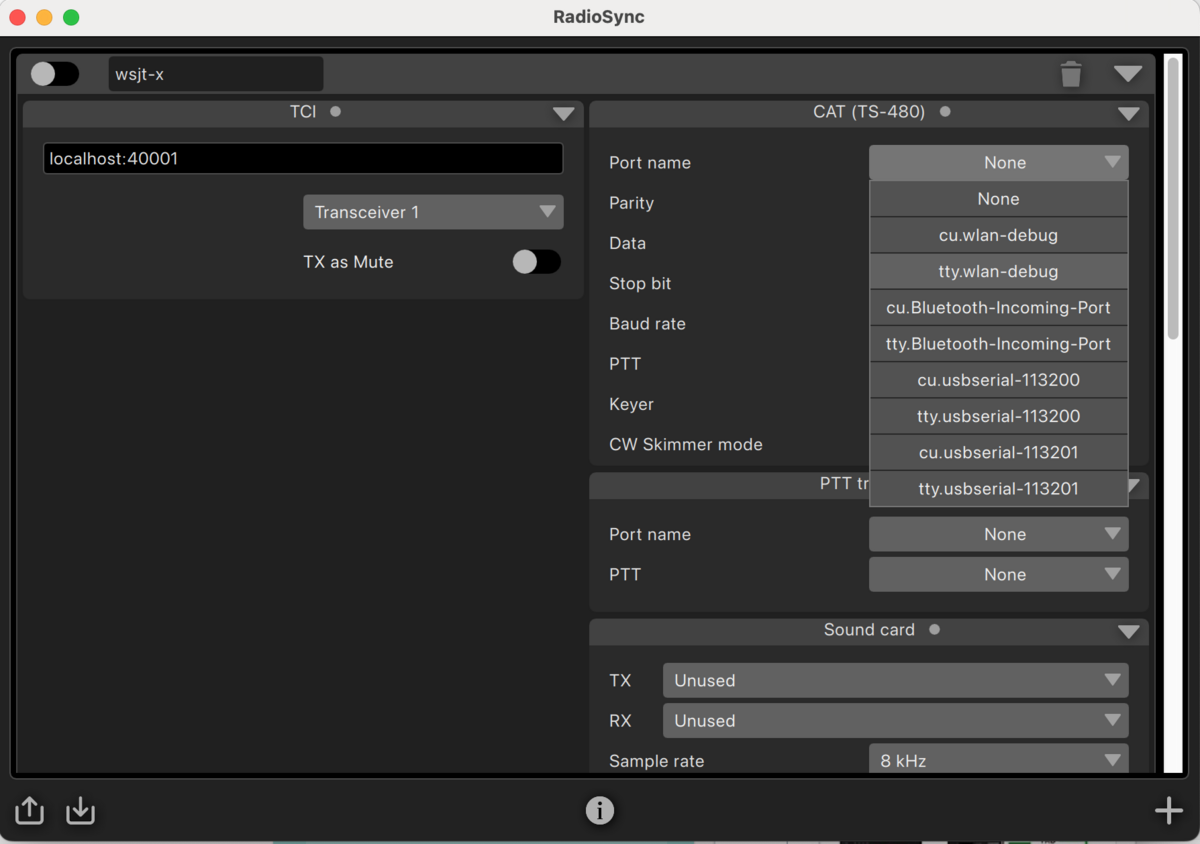

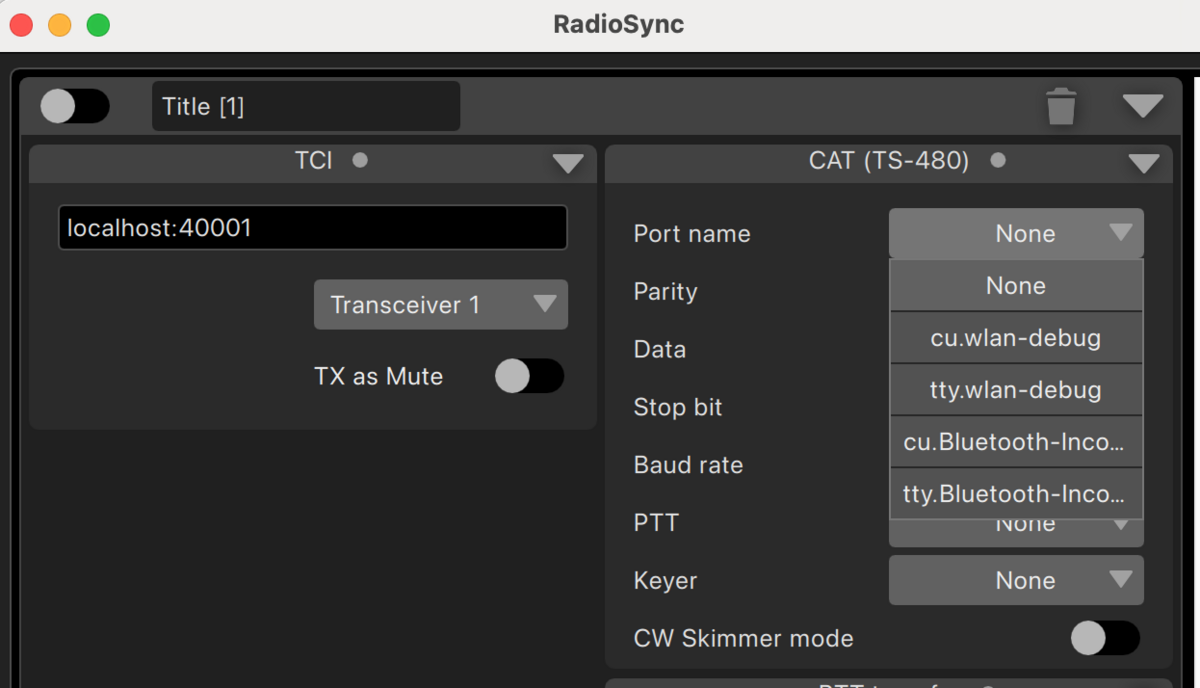

画面右下の”+”マークをクリックすると新しい設定画面が表示される。Title [1] を任意の名前に(ここでは"wsjt-x" とする)変更し、その下に表示されてる "TCI" ポート番号を前節で調べた番号に変更する。(ここでは "40001" ) 次に画面右上の Port name をプルダウンして、ポートの候補を表示させる。
RadioSync設定画面1

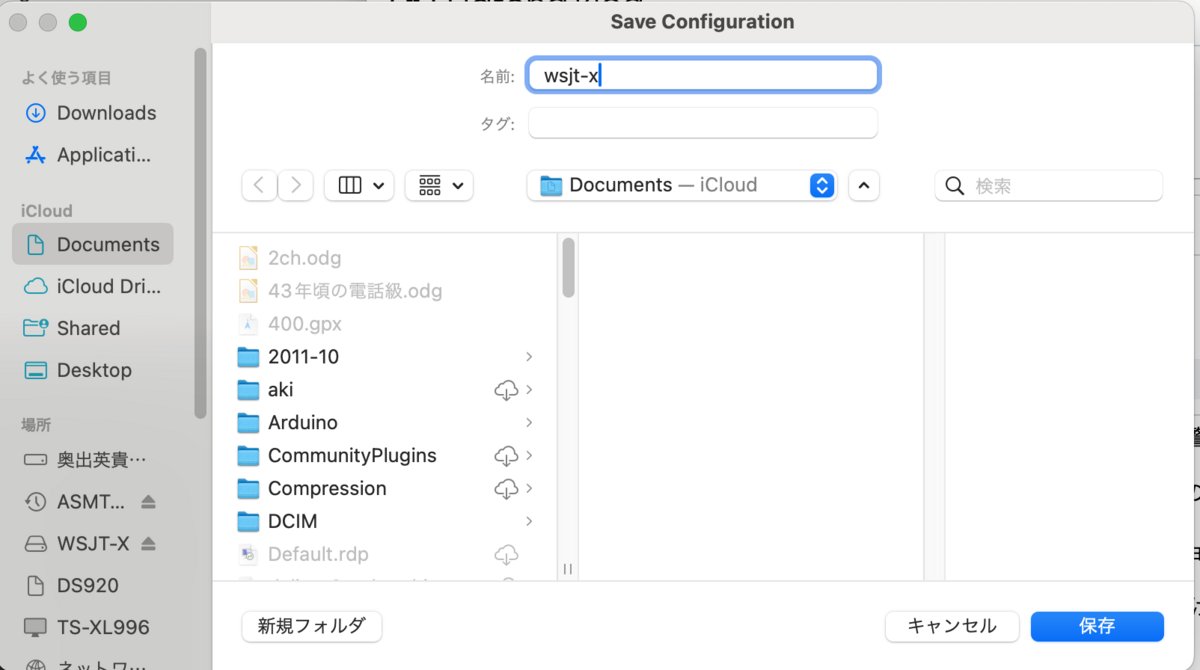

この状態で一旦設定情報をセーブする。画面左下にアップロードボタンをクリックすると保存画面が表示されるので、適当な名前を付けて保存する。(ここでは "wsjt-x" と命名
RadioSyncのパラメータ保存

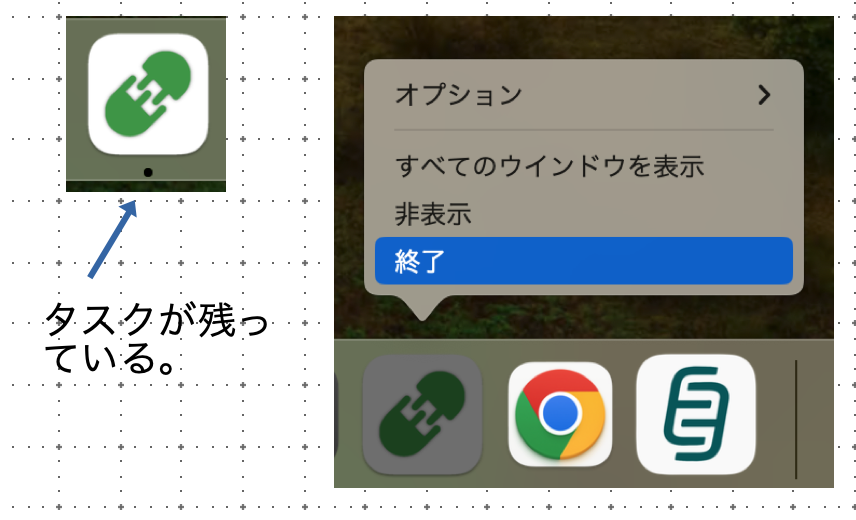

 セーブが完了したら一旦 RadioSync を終了する。画面左上のバッテンをクリックしただけではタスクが残る様なので、タスクトレイからRadioSync を右区クリックして終了させる様にする事。
RadioSynwo
この段階でUSB-シリアル変換器を接続して、再び RadioSync を起動し、画面左下のダウンロードボタンを押して、前節で設定したファイルを読み込む。 次に画面右の Port name をプルダウンすると新しく接続された USB-シリアル変換器のポートが表示される。
接続されたポートがRadio_syncに表示された
USB-シリアル変換基板を取り付けた後に表示された、"cu.usbserial-113200" がCH1、"cu.usbserial-113201" がCH2と推測される。このどちらかをRadioSyncのシリアルポートに設定する。(今回は cu.usbserial-113200 を設定する)ボーレートを "4800" に、 PTT は "None" を設定する。(これらの設定は当初無かったのだが、新たに追加した。理由は後述)
次に Sound card を設定する。これも前節で調べた内容で、"TX: VB-CAble B", "RX; VB-Cable A" を設定する。 この状態で画面左上の電源ボタンをオンにして、下記画面の様に TCI 、 CAT(TS-480)、Sound card の3箇所が 緑点灯状態となれば設定が完了した事になる。ここで再度パラメータのアップロードを忘れないで。
RadioSync 最終設定画面

この画面はその参で修正されています!

WSJT-X 無線機を設定する

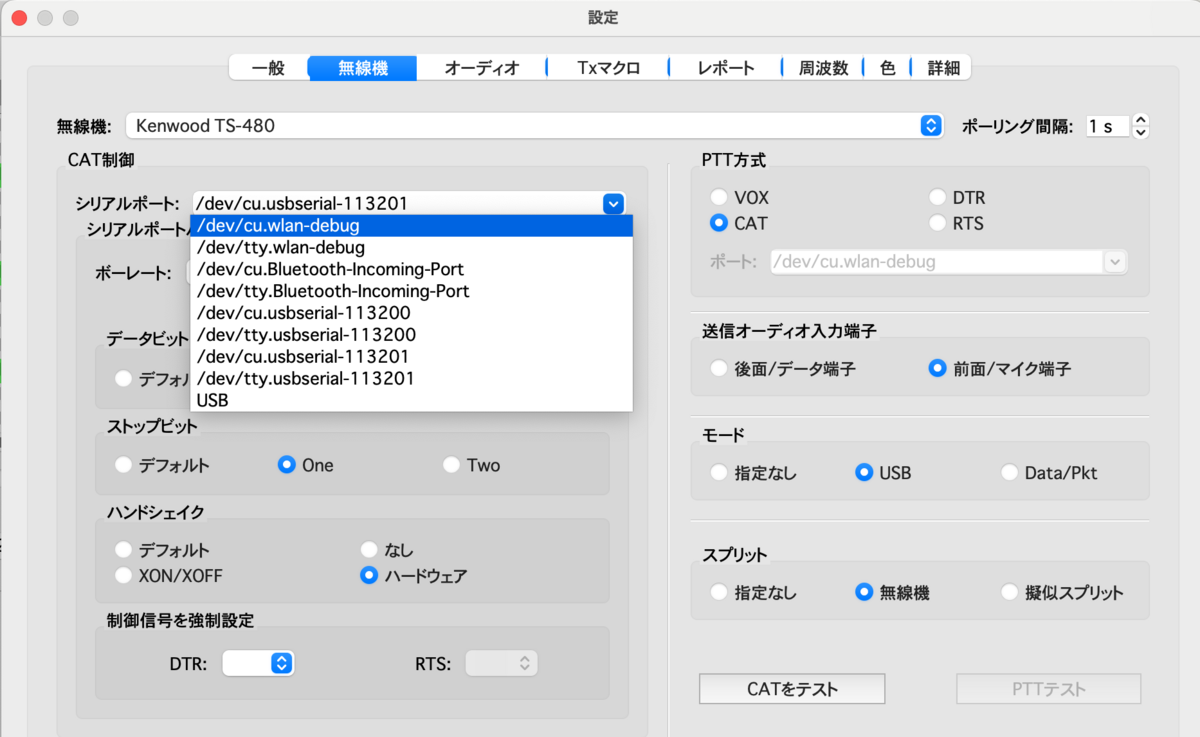

一般的な設定は今お使いの JTDX を参考にされて設定されれば問題無いと思うので無線機設定に絞って説明する事とする。最初に無線機タブを開いて、無線機に "Kenwood TS-480" を指定する。これは、SunSDR2DX がTS-480と同じインターフェイスを実装しているためでCAT設定する場合にはこの無線機を選択する。次にシリアルポートをプルダウンすると下記画面が表示されると思うので、前節で見つかってRadioSyncに設定したポート以外のポートを設定する。
(今回は"/dev/cu.usbserial-113201 に設定する。)

WSJT-X シリアルポート設定画面

WSJT-X 無線機設定画面

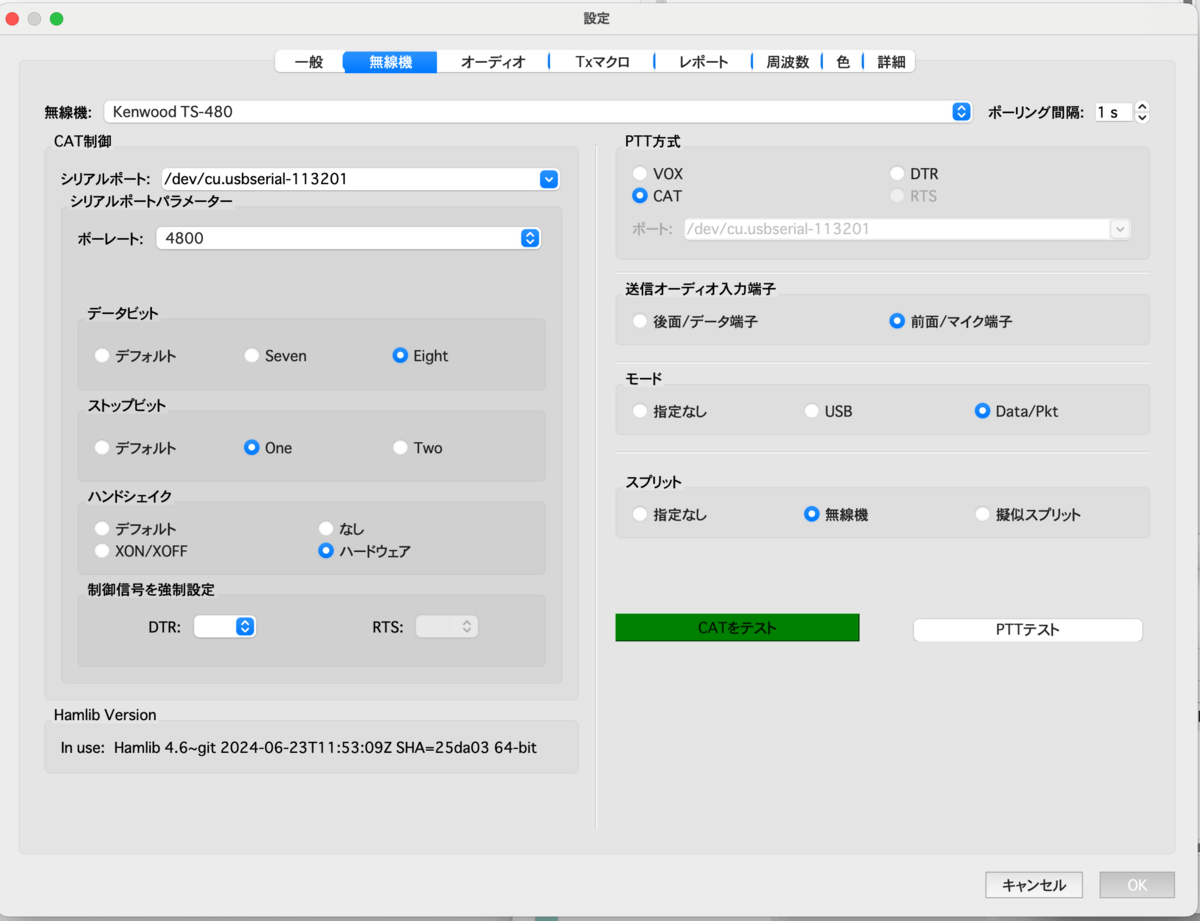

無線機設定の最終画面が下記だが、ここまでの経緯を少々。
その壱からその弍まで時間が掛かった理由はその壱で書いた構成でWSJT-Xがうまく動作しなかったからだ。(7/5 その壱での修正もその一環)WSJT-Xで送信出来たり出来なかったり。周波数が設定されなかったり等々。試行錯誤の結果この記事の内容となった訳である。試行錯誤で得た設定の肝はこちら
1. ボーレートが "4800" BPS 早くても遅くても送信が不安定になる
2. ハンドシェイクは "ハードウェア" これを実現するために、USBシリアル変換の設定を ”その壱:7/5修正飯”に変更した
3. モードは USB が良いみたい
4. データビットは "8" , ストップビットは "One"
5. PTTは "None"

WSJT-X無線機設定画面

この画面はその参で修正されています!

WSJT-X オーディオ設定画面

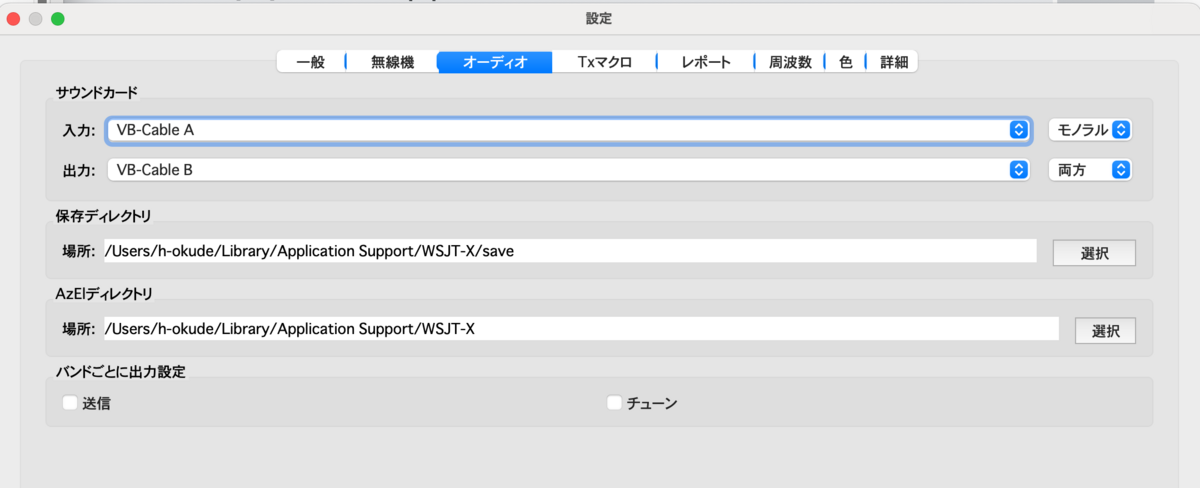

オーディオ設定画面が下記。特jにコメントは無いが確認までかと。

WSJT-X オーディオ設定画面

雑感

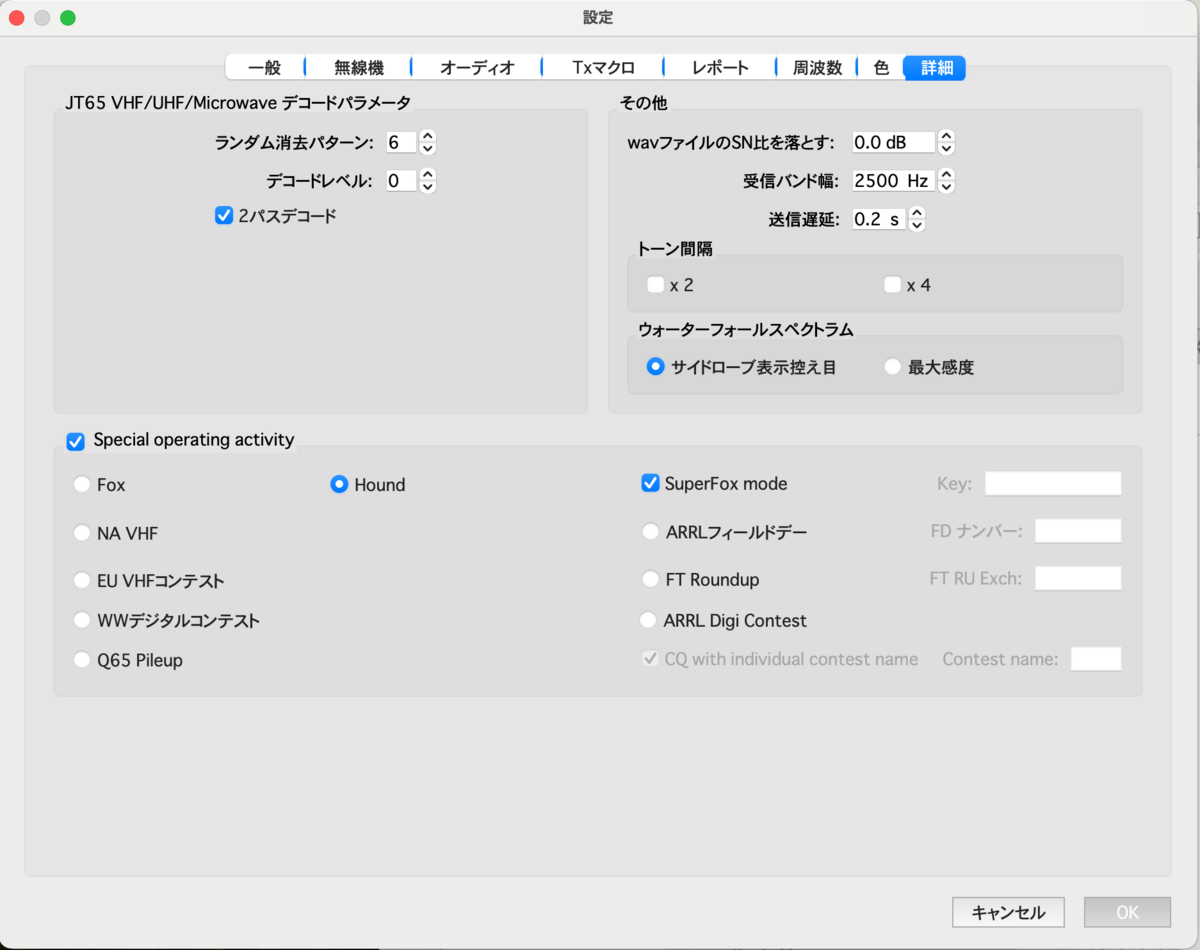

今回書いた内容で取り敢えず ESDR3+RadioSync+WSJT-X-V2.7.0-rc5 での運用が出来る。私の環境だとまれに ”インターフェイスが違うよ”的なメッセージがでるが、無線機設定画面でCATテストを行ったり、最悪 WSJT-Xを再起動する事で回復する事が出来るようだ。最悪、送受信メッセージが壊れていた場合には ”コンフィグレーション” → ”Default” → ”リセット” で、最初から設定をやり直すのも一計かと思う。WSJT-X-V2.7.0-rc3 は起動時に ”このバージョンは暫定バージョンで、正式判は2024年10月30日に出るよ”とのメッセージが出るので動作が不安定なのは否めない。N5J のペディションに急ぎ間に合わせてリリースしたのだと思う。ここまで使った感想では”皆さん SuperFoxモードって使うの?(使えるの?)” というのが正直な感想。因みにその SpuerFox 設定画面がこちら

SuperFox の設定画面

JTDX とログを共有する

私の場合、メインがJTDXなので今回作成したWSJT-X とログを共有した方が便利となる。以前も書いたが下記に共有する方法を再掲する。但しこの方法は対象がmacOS なのでWindowsをお使いの方は別途お調べください(あしからず)まずは基本情報の整理
1. JTDX ログ格納場所:  /Users/jh3drn/Library/Application\ Support/JTDX
2. WSJT-X ログの格納場所: /Users/jh3drn/Library/Application Support/WSJT-X
2.はWSJT-Xインストール時に作成される。

シンボリックの作成方法
  1. シンボリックリンクを作成する場合、同じ名前が有ると作成出来ないのでまず、上記 .2 のディレクトリを削除する
  2. 下記のコマンドでWSJT-XのログディレクトリとJTDXのディレクトリを結び付ける。
% ln -s /Users/jh3drn/Library/Application\ Support/JTDX  /Users/jh3drn/Library/Application\ Support/WSJT-X

3.WSJT-DXを起動してログディレクトリを確認する

RunLogNGとの連携

特に何も設定しないで "RunLogNG" へのログ転送は実現されている。ただ、JTDXと違い”自動ログ記録”はコンテストのみとなっているのでこれで良いかは??

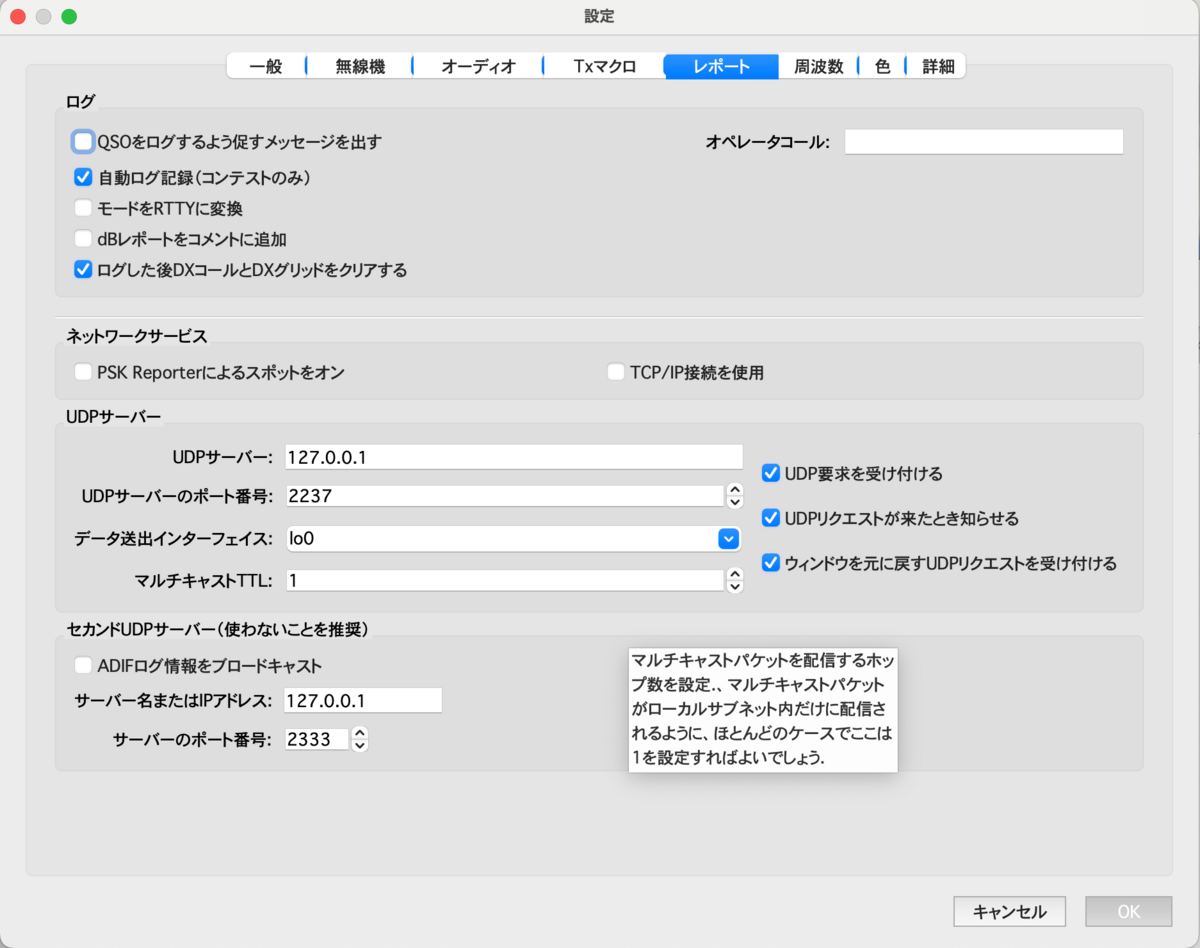

WSJT-X レポート設定画面
